Автоматизированная система контроля и учета энергоресурсов с решением задач мониторинга, диагностики и прогноза (АСКУЭ ННЦ)
В настоящее время система контролирует энергопотребление 26 институтов Новосибирского научного центра.
При этом учетом охвачены все виды используемых институтами ресурсов:
- электроэнергия (114 каналов учета активной электроэнергии, 40 каналов – реактивной);
- тепло (230 параметров теплоснабжения);
- вода горячая (22 канала учета);
- вода холодная (18 каналов учета);
- сжатый воздух (12 каналов учета).
Система обладает расширенной функциональностью – кроме традиционных задач АСКУЭ она обеспечивает:
- автоматический мониторинг каналов потребления и учета;
- диагностику каналов учета;
- построение прогноза потребления энергоресурсов.

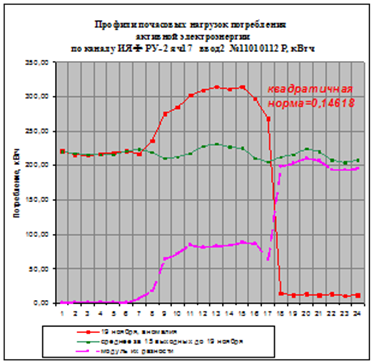

Диагностика опирается на скользящую модель суточного тренда. Модель строится по скользящим выборкам отдельно для рабочих и нерабочих дней. Тем самым автоматически отслеживаются сезонные тренды.
Для построения прогноза энергопотребления используются различные модели от простых полиномиальных для краткосрочного прогноза до моделей авторегрессии – проинтегрированного скользящего среднего – для долгосрочного прогноза при наличии тренда, квазипериодических и случайных компонент.
(см. PDF)
Интегрированная система учета энергоносителей
Назначение: Интегрированная система учета энергоносителей предназначена для обеспечения коммерческого и технического учета потребления энергоносителей различного вида крупными промышленными предприятиями, промышленными комплексами и предприятиями ЖКХ.
Выполняемые функции системы:
- сбор и регистрация данных;
- выдача оперативной информации по запросу.
Виды учитываемых энергоресурсов:
- электроэнергия активная;
- электроэнергия реактивная;
- тепло;
- вода горячая;
- вода холодная;
- вода оборотная;
- газ природный;
- сжатый воздух.
Установленные счетчики:
Электроэнергии:
- СЭТ-4ТМ, ПСЧ-3ТА, ПСЧ-4РА.
Сжатого воздуха:
- СПГ-724.
Тепла и воды:
- СПТ – 5 модификаций;
- ВКТ – 4 модификации;
- Тритон;
- Тепло-2;
- Тепло-3;
- SA-94.
Реализация:
- СО РАН;
- Сургутская ГРЭС-1;
- Сибирский химический комбинат (г. Северск);
- Урайское УМН.
Пример реализации системы учета природного газа на Сургутской ГРЭС-1:
