Контроллер электрической ячейки
Назначение: Контроллер предназначен для решения задач диагностики и управления оборудованием электрической ячейки, технического учета электрической энергии, измерения параметров качества электрической энергии, регистрации аварийных событий. Контроллер может работать в составе высокопроизводительной сети АСУ, обеспечивая обмен данными со скоростью до 100 мбит/сек по проводниковым или оптическим каналам Ethernet.
Виды оборудования электрических ячеек:
- Система шин (ошиновка);
- Выключатель;
- Разъединитель;
- Предохранитель;
- Выключатель нагрузки, автомат;
- Отделитель;
- Короткозамыкатель;
- Трансформатор силовой;
- Трансформатор тока;
- Трансформатор напряжения;
- Разрядник, ограничитель перенапряжений (ОПН);
- Шунтирующий реактор;
- Токоограничивающий реактор;
- БСК (батарея статических конденсаторов);
- УПК (устройство продольной компенсации);
- Источники реактивной мощности;
- Устройства управления;
- Устройства защиты;
- Устройства блокировки;
- Телемеханика: телеизмерения, телесигнализация, телеуправление.
Фиксируемые параметры. Пофазные характеристики:
- Ток;
- Напряжение;
- Частота.
- Качество электроэнергии (11 параметров по ГОСТу);
- Активная мощность;
- Реактивная мощность;
- Коэффициент мощности;
- Счетчики энергии (дифференцированные по виду энергии и времени потребления);
- Запись (осциллографирование) нормальных рабочих и аварийных процессов.
Особенность: Для всех этих видов оборудования разрабатываемая автоматизированная система будет по большей части однотипной.
(см. PDF)

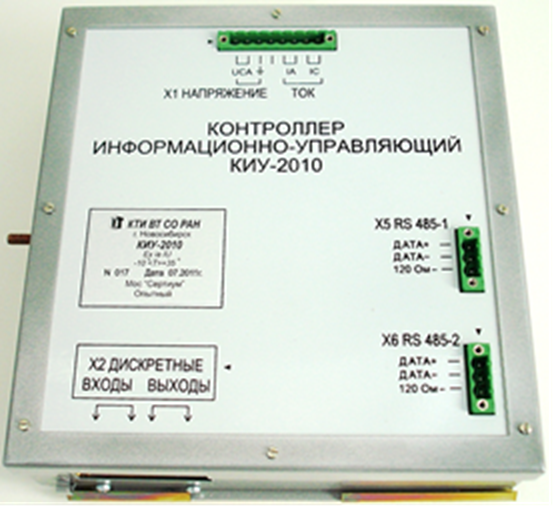

Контроллер информационно-управляющий КИУ-2010
Назначение и область применения: КИУ-2010 устанавливается в ячейки подземных и наземных электрических подстанций (ячейки типа КРУВ-6) и предназначен для сбора, обработки и передачи горному диспетчеру информации о работе оборудования, а также для осуществления функций дистанционного управления оборудованием от АРМ диспетчера.
КИУ-2010 осуществляет измерение и контроль следующих параметров ячеек:
- текущее значение тока фазы А;
- текущее значение тока фазы С;
- текущее значение напряжения СА;
- текущее значение разности фаз напряжения и тока;
- текущее значение активной мощности;
- значение пускового тока;
- время пуска;
- текущее состояние восьми дискретных входов;
- текущее состояние четырех сигналов управления;
- счётчик срабатываний по восьми дискретным сигналам и четырем сигналам управления;
- кумулятивное время работы блока;
- счётчик циклов включения/выключения выключателя
Обмен информацией КИУ-2010 с АРМ диспетчера обеспечивается по двухканальному изолированному последовательному интерфейсу RS-485 (логический протокол MODBUS RTU) с видом взрывозащиты «искробезопасная электрическая цепь ia» (маркировка взрывозащиты: Ex ia I U).
КИУ-2010 совместно с пускателем обеспечивает:
- защиту от самопроизвольного включения пускателя при внезапном появлении напряжения на цепях управления пускателем после его исчезновения (нулевую защиту по 4.4.9 ГОСТ Р 52275-2004);
- защиту от самопроизвольного включения пускателя при кратковременном повышении напряжения в питающей пускатель электрической сети до 115% номинального (на время не более 1 с);
- защиту от самопроизвольного отключения при снижении напряжения на зажимах главных контактов до 85 % от номинальной величины (на время не более 1 с);
- электрическую блокировку, препятствующую включению пускателя при наличии сигналов ошибки от схемы защит.
Питание КИУ-2010 осуществляется от сети переменного тока с номинальным напряжением 110В в диапазоне 80-150В, частотой 45–55Гц. Ток потребления КИУ-2010 - не более 100мА.

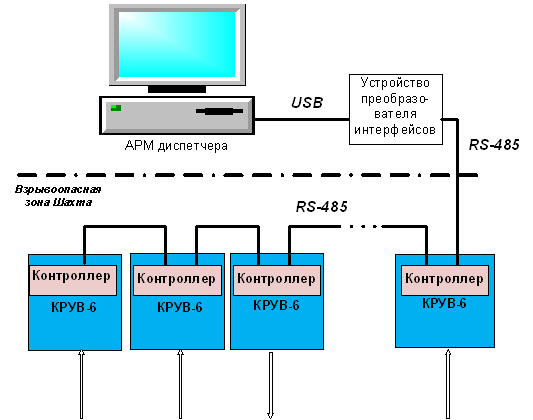

На базе комплектных распределительных устройств серии КРУВ - 6, со встроенным в них контроллером информационно-управляющим КИУ-2010, разработана Автоматизированная система контроля и управления электрическими подстанциями (АСКУ ЭП), предназначенная для применения как на поверхности, так и в подземных выработках шахт, опасных по газу (метану) и угольной пыли.
